KCB齿轮油泵

KCB齿轮油泵的图片
详细介绍:

KCB系列齿轮油泵用途
适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。
KCB系列齿轮油泵应用范围
在输油系统中可用作传输、增压泵;
在燃油系统中可用作输送、加压、喷射的燃油泵;
在一切工业领域中,均可作润滑油泵用。
KCB系列齿轮油泵结构特点
本系列齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。
泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。
从主轴外伸端向泵看,为顺时针旋转。
油船和化学品船:

1. 货油泵(2HM双螺杆)
2. 扫舱泵(2HM双螺杆)
3. 齿轮箱备用泵(2CY齿轮泵
4. 滑油泵组(2HE双螺杆)
5. 油渣泵(2HM双螺杆)
6. 燃油输送泵(KCB齿轮泵)
7. 柴油输送泵(KCB齿轮泵)
8. 尾管滑油泵(KCB齿轮泵)
9. 滑油输送泵(KCB齿轮泵)
10. 污油泵(2HM双螺杆)
散货船:
1. 燃料油输送泵(KCB齿轮泵)
2. 柴油输送泵 (KCB齿轮泵)
3. 油渣泵(2GM单吸双螺杆)(2HM双螺杆)
4. 主机滑油压入泵(2HE双螺杆)
5. 滑油输送泵 (KCB齿轮泵)
6. 主机摇臂滑油泵(KCB齿轮泵)

KCB系列齿轮油泵性能参数


型号


流量 Q

转速 n
r/min

排出压力 p
Mpa
必需汽
蚀余量
r
m
效率
η
%

电动机
m3/h
L/min

功率KW

型号

KCB-18.3
1.1
18.3
1400
1.45
5
44
1.5
Y90L-4
2CY-1.1/1.45
KCB-33.3
2
33.3
1420
1.45
5
44
2.2
Y100L1-4
2CY-2/1.45
KCB-55
3.3
55
1400
0.33
7
41
1.5
Y90L-4
2CY-3.3/0.33
KCB-83.3
5
83.3
1420
0.33
7
43
2.2
Y100L1-4
2CY-5/0.33
KCB-135
8
135
940
0.33
5
46
2.2
Y112M-6
2CY-8/0.33
KCB-200
12
200
1440
0.33
5
46
4
Y112M-4
2CY-12/0.33
KCB-300
18
300
960
0.36
5
42
5.5
Y132M2-6
2CY-18/0.36
KCB-483.3
29
483.3
1440
0.36
5.5
42
11
Y160M-4
2CY-29/0.36
KCB-633
38
633
970
0.28
6
43
11
Y160L-6
2CY-38/0.28
KCB-960
58
960
1470
0.28
6.5
43
18.5
Y180M-4
2CY-58/0.28
KCB-1200
72
1200
740
0.6
7
43
37
Y280S-8
KCB-1600
95
1600
980
45
Y280S-6
KCB-1800
112
1800
740
0.6
7.5
43
55
Y315S-8
KCB-2500
150
2500
985
75
Y315S-6
KCB-2850
170
2850
740
0.6
8
44
90
Y315L1-8
KCB-3800
230
3800
989
110
Y315L1-6
KCB-4100
245
4100
743
0.6
8
44
132
Y355M1-8
KCB-5400
325
5400
989
160
Y355M1-6
KCB-5600
330
5600
744
0.6
8
44
160
Y355M2-8
KCB-7600
460
7600
989
200
Y355M3-6
KCB-7000
420
7000
744
0.6
8
44
185
Y355L1-8
KCB-9600
570
9600
989
250
Y355L2-6

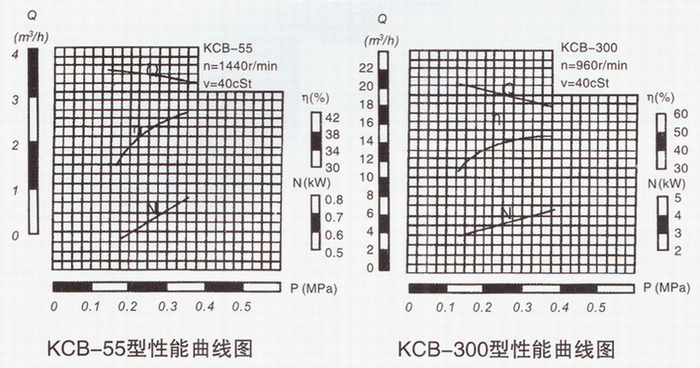

KCB系列齿轮泵性能曲线图:




  各型齿轮泵的性能参数,是在介质粘度4×10-5m2/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10-5~8×10-5m2/s(10~80cSt)范围内,超出这个范围则根据用户提出的性能参数要求另行确定。
   各型齿轮泵性能参数中给出的排出压力是给出的最大工作压力值,在此范围内泵均能正常工作,其工作范围见下图。

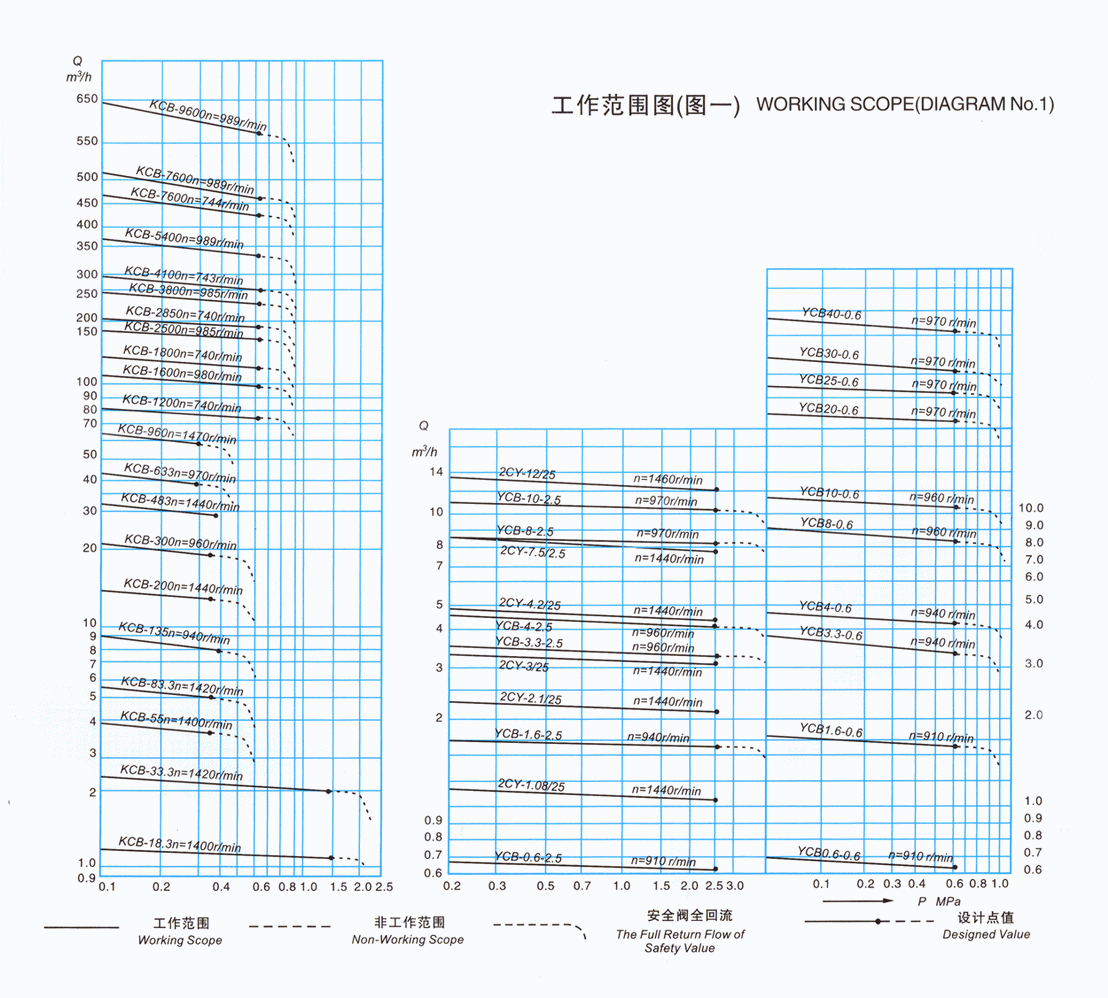

KCB系列齿轮泵工作范围图:

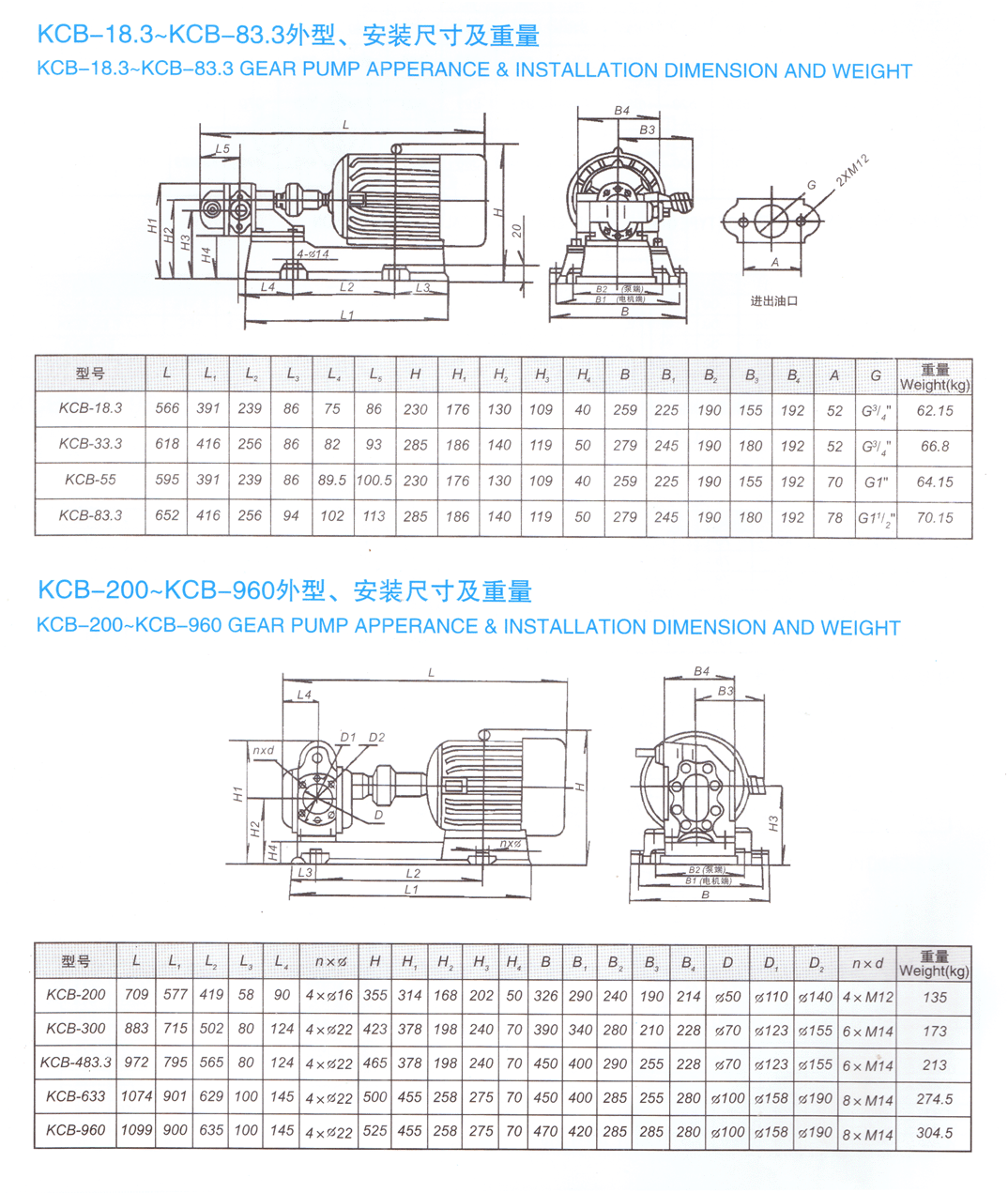

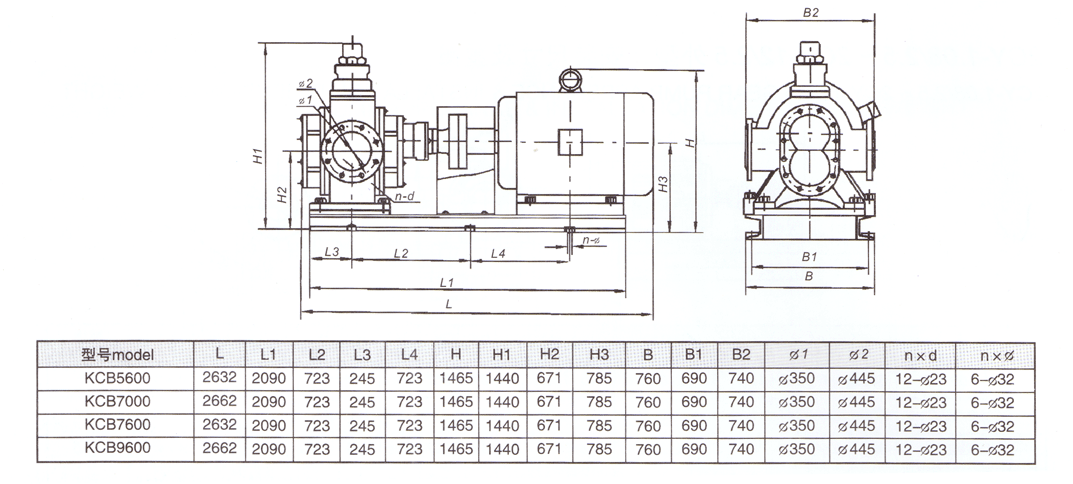

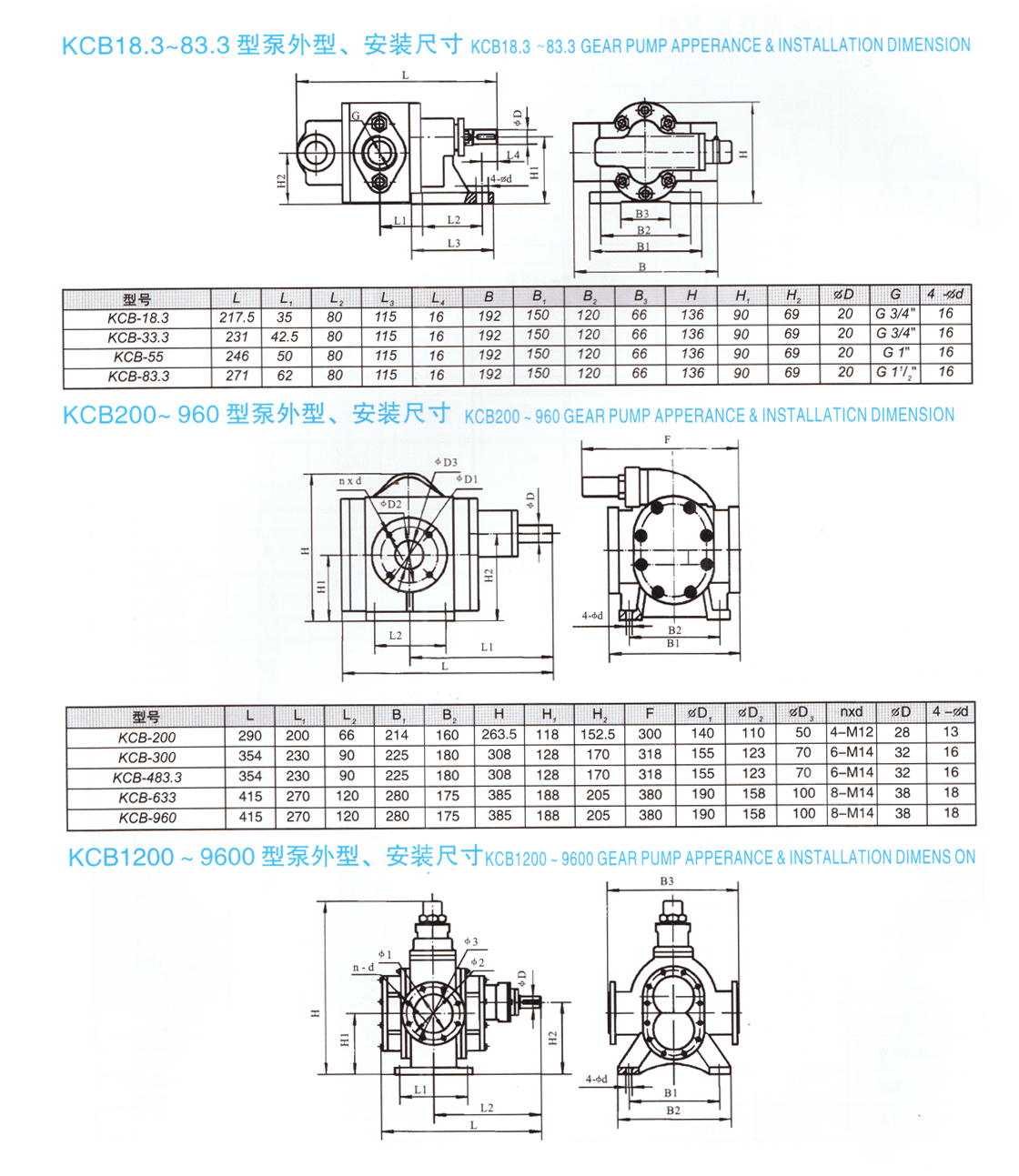

KCB系列齿轮泵外形及安装尺寸:
