ZCQ型系列磁力式自吸泵装置实例

一、ZCQ型系列自吸式磁力泵产品概述

    ZCQ型自吸磁力传动离心泵(简称ZCQ型系列磁力式自吸泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平.磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.特别是易燃,易爆,挥发性液体的抽送,选用此泵则更为理想.

 二、ZCQ型系列自吸式磁力泵工作原理:

    ZCQ型系列自吸式磁力泵采用外混式轴向水泵结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。

 三、ZCQ型系列自吸式磁力泵的主要性能参数:

    流量:3-50m3/h

    扬程:12-50m

    电机功率:0.37-15kW

    使用温度:≤80℃(根据用户需求可定制达到≤200℃)

    材质:1Cr18Ni9Ti (可定制304.316.316L材质)

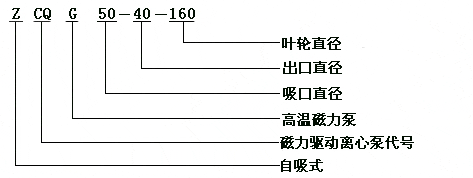

 四、ZCQ型系列自吸式磁力泵型号意义:




五、ZCQ型系列自吸式磁力泵性能参数表

型 号

口径

扬程
m

流量
L/min

电机功率
KW

转速
r/min

电压
V

自吸性能
m/3分

进口
mm

出口
mm

ZCQ25-20-115

25

20

15

110

1.1

2900

380

4

ZCQ32-25-115

32

25

15

110

1.1

2900

380

4

ZCQ32-25-145

32

25

25

110

1.1

2900

380

4

ZCQ40-32-132

40

32

20

180

2.2

2900

380

4

ZCQ40-32-160

40

32

32

180

4

2900

380

4

ZCQ50-40-145

50

40

25

240

4

2900

380

4

ZCQ50-40-160

50

40

32

220

4

2900

380

4

ZCQ65-50-145

65

50

25

280

5.5

2900

380

4

ZCQ65-50-160

65

50

32

450

7.5

2900

380

4

ZCQ80-65-125

80

65

20

800

7.5

2900

380

4

ZCQ80-65-160

80

65

32

800

15

2900

380

4

ZCQ100-80-160

100

80

32

1500

22

2900

380

4

注:泵体材质不锈钢(1Cr18Ni9Ti)

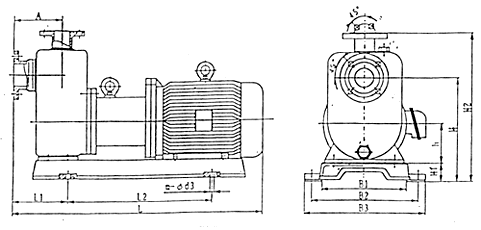

六、ZCQ型系列自吸式磁力泵安装尺寸图




七、ZCQ型系列自吸式磁力泵尺寸表




型号

A

B1

B2

B3

h

H

H1

H2

L

L1

L2

m-Φd

ZCQ20-15-110

90

150

198

225

60

225

54

315

410

90

210

4--Φ18

ZCQ25-20-115

100

180

250

280

80

240

60

350

550

120

285

4--Φ12

ZCQ32-25-115

100

180

250

280

80

240

60

350

550

120

285<
