2X旋片真空泵安装方法

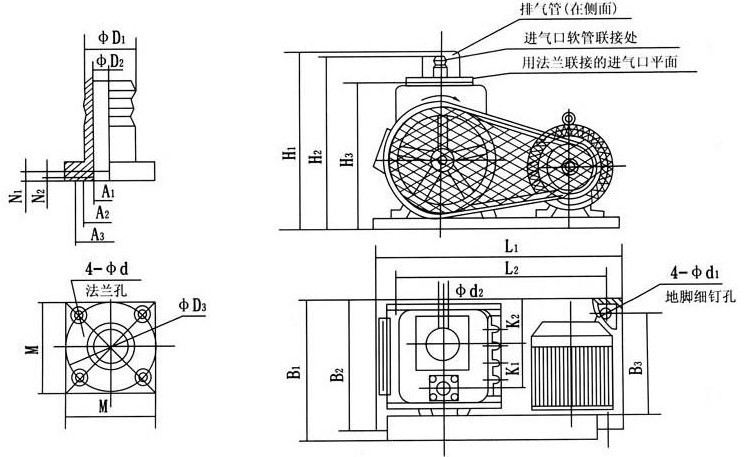

一、2X型旋片式真空泵安装尺寸：

代号型号 φD1 φD2 φD3 Al A2 A3 N1 N2 M φd H1 H2 H3 L1 L2 L3 B1 B2 B3 K1 K2 φdl φd2 2X-1 27 20 50 23 30 34 3 3 48 5.5 270 265 230 435 352 135 250 215 157 60 11 20 2X-2 30 25 45 3 3 55 6 270 260 400 380 260 260 200 10 25 2X-4 32 28 55 31 35 45 4 3 55 6.5 340 327 267 520 480 119 300 260 200 82 105 11 25 2X-8 41 34 64 38 42.5 52.5 4 3 64 7 360 380 302 560 520 130 328 280 210 88 112 11 32 2X-15 56.5 36 105 54 70 80 5 3 100 11 540 511 340 772 736 170 542 492 364 120 80 14 2X-30 85 65 105 75 85 93 5 3 100 9 560 550 463 780 730 185 500 390 340 140 136 16 2X-70 80 125 96 105 113 6 3 130 9 692 680 556 908 848 210 650 530 470 176 144 20 G3

二、2X型旋片式真空泵安装方法：

1、拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。除去填充物，擦净泵的表面灰尘、垢。按装箱单清点数目。 2、旋片真空泵安装在环境清洁、通气良好，光线充足符合第4条要求的室内。根据使用情况泵应安装在有一定宽裕的场地，以便于操作维护。旋片真空泵的外形尺寸见。可以放置在坚实平坦的地面上，不需特别的地基，如需固定可另加螺钉与基础固牢，地脚螺钉尺寸见。旋片真空泵如靠近精密仪表使用时，应考虑增加防震装置。 3、将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见上图联接被抽容器的管径不应小于泵进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能防止返油以及容易起动。 4、按照电机标牌所示电压和接线方式接上电源，并建议采用保险装置以免超载，判明电机旋转方向，应与旋片真空泵上箭头方向一致。取下排气塞装上排气罩，或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。 5、如必须使2X型旋片式真空泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时，应在进气管道上加装中和、冷却、过滤等有关装置配合使用，否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时，应安上相应的管道，将排出气体引至室外远离工区进行处理。 注：安装时应小心，防止铁屑、污物、尘埃等落入旋片真空泵内
